机器视觉摄像机 无线工业相机模组【DIY摄像机-G1M Wifi版】

DIY摄像机-G1M Wifi版（G1摄像头主板+IMX283 C口摄像头模组+wifi板）

一、产品概述

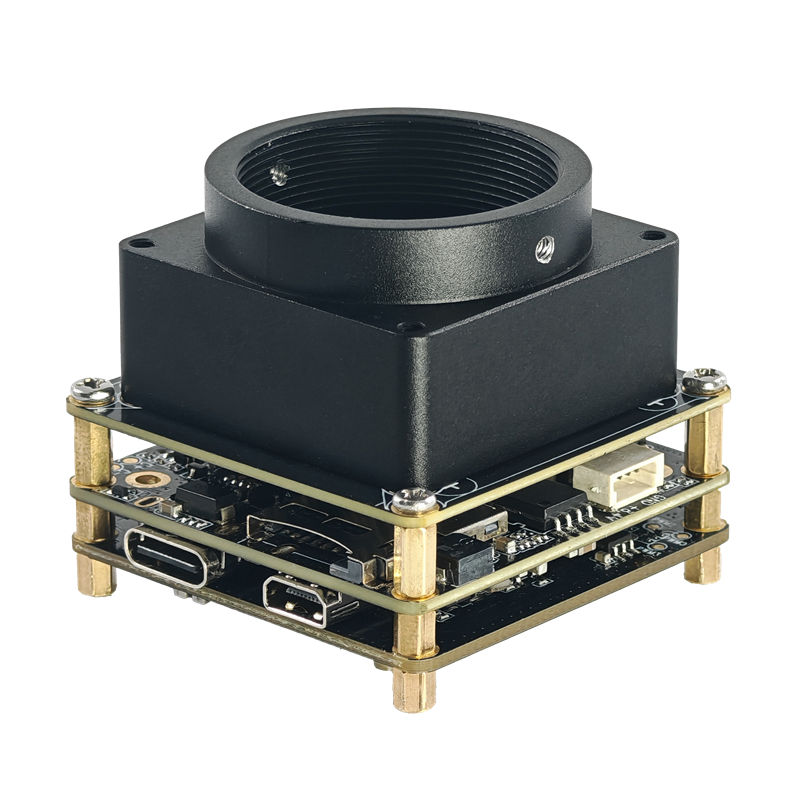

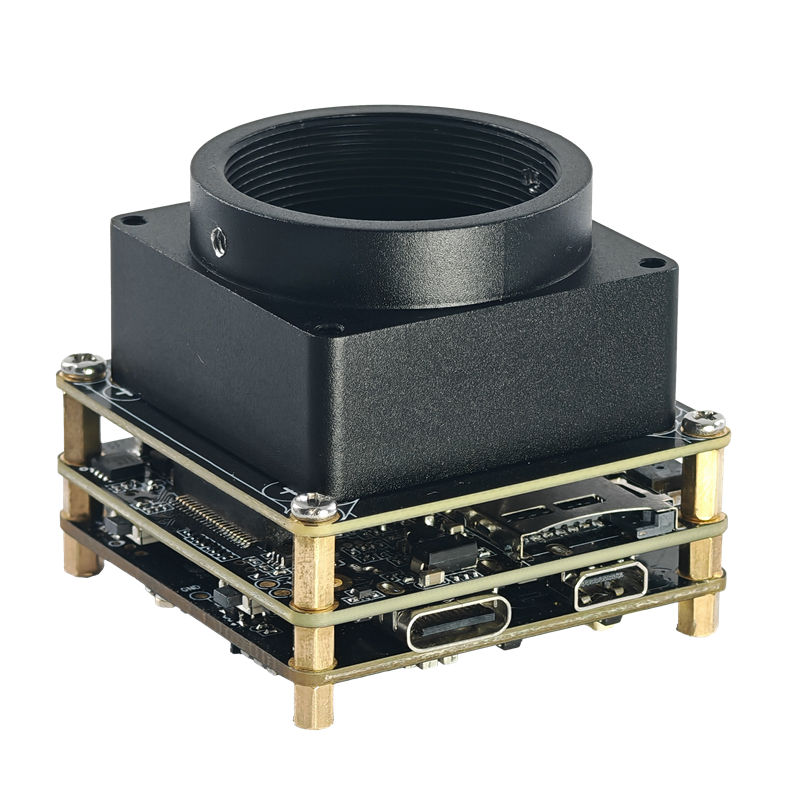

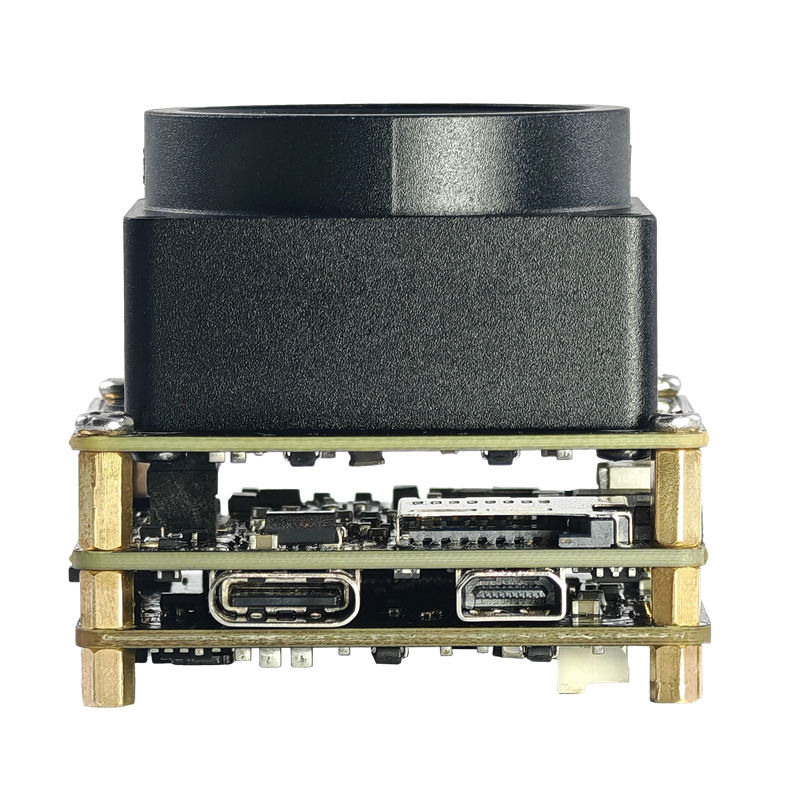

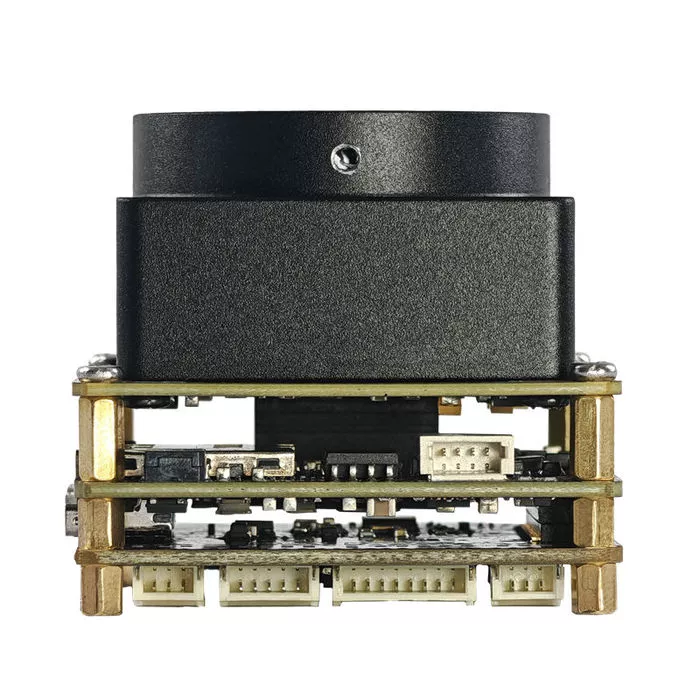

DIY摄像机-G1M Wifi版，搭配了 iCatch Vi37M‍摄像头主板‍、IMX283 C口摄像头模组‍‍、wifi板，使用板对板插座连接。

这套DIY摄像机搭载 iCatch Vi37M‍芯片，最高支持4K@60FPS（插值）、4K@30FPS、2.7K@60FPS、1080P@120FPS的H.264编码的视频。摄像头模组采用索尼IMX283 一英寸CMOS Sensor，有效像素为2000万。搭配了一个C口镜头座，可接C口工业级镜头。搭载 AW CM256SM 单通双频WiFi模块，支持使用单频2.4G或5G无线wifi功能。

板载支持Type-C接口、HDMI高清接口、TF卡卡槽（最高支持512G TF存储卡）、电池接口、2个控制按键、数字硅麦、蜂鸣器、WiFi天线、显示屏/触控屏、CVBS（预留接口）、串口（Uart3）、PWM、ADC五向按键、DC直流供电接口等。PCB板尺寸为38*38mm，整套摄像头模块高度为35mm，重量为42g。

DIY摄像机-G1M Wifi版（G1摄像头主板+IMX283 C口摄像头模组+wifi板），适用于无人机摄像头、无人车摄像头、机器人视觉摄像头、工业检测摄像机、无线wifi摄像头、图像采集设备等视频摄像产品。

二、规格参数

三、硬件接口功能说明

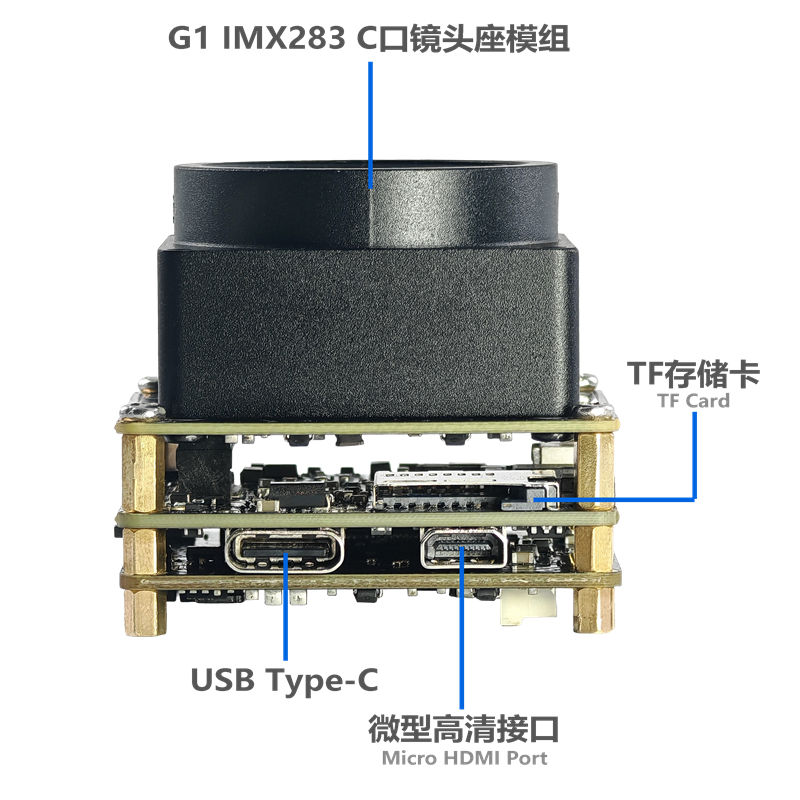

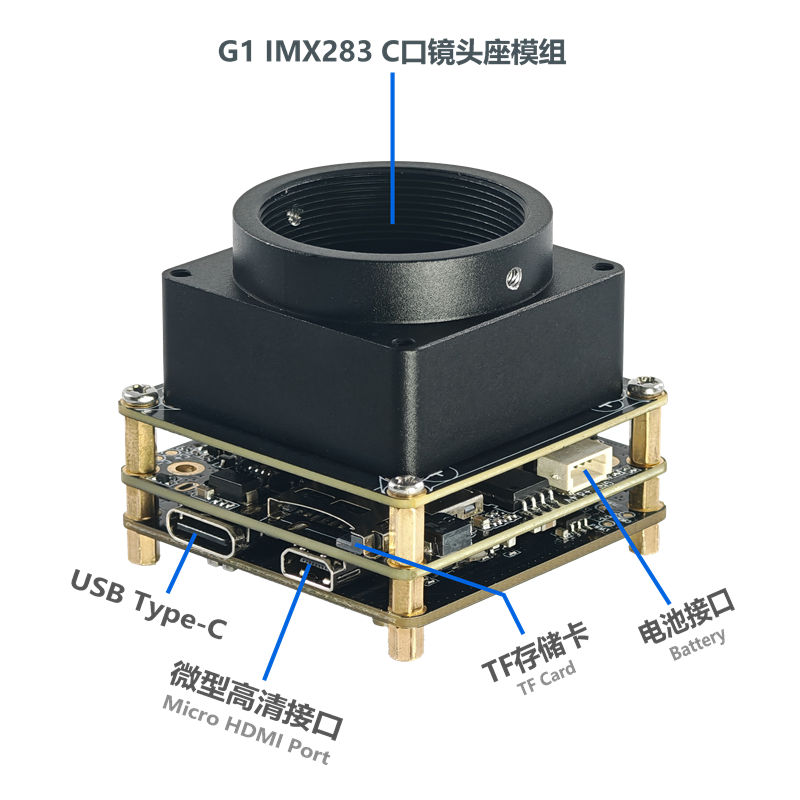

IMX283 C口摄像头模组：

可支持拍摄 2000万像素高清照片，录制4K@30FPS 的视频。搭配了一个C口镜头座，可接C口工业级镜头。

USB Type-C接口：

此接口支持USB标准的5V电源输入，为摄像头模块供电，也可给电池充电。USB接口连接电脑可直接读取TF卡内文件，当作U盘使用，还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1（串口功能可搭配专用G1-USB串口转接板使用）。

Micro HDMI 高清接口：

采用Micro HDMI接口输出，最高可支持4K@30FPS的视频信号输出。

电池接口：

使用电池供电，电池电压为6.8V(低电关机）~8.4V之间，推荐使用7.4~7.7V高压高密度锂电池。

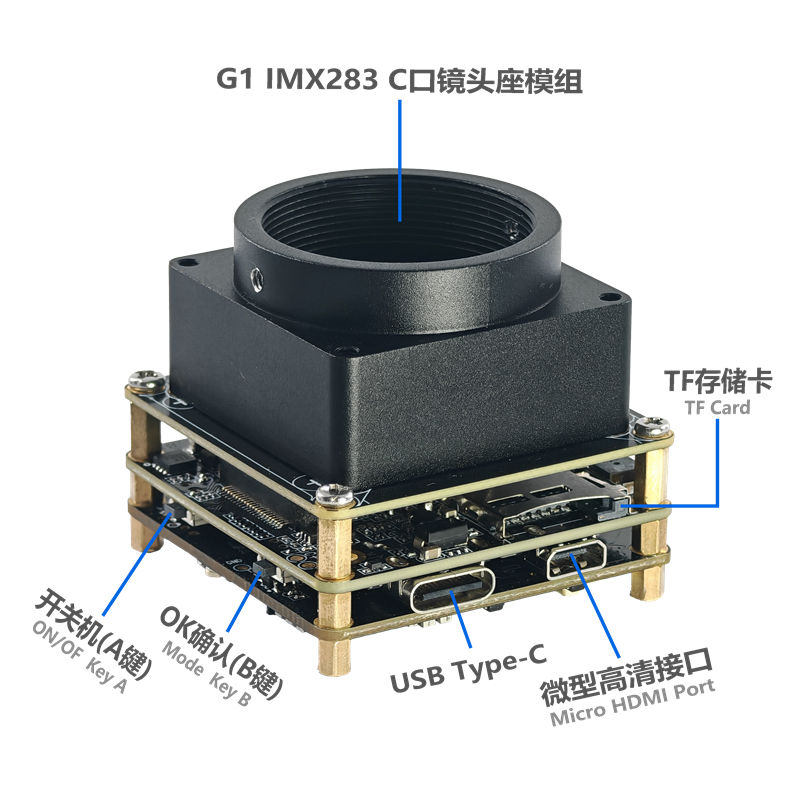

两个按键：

分别是电源键（A键）、确认键（B键），电源键控制开关机、切换模式，确认键控制拍照录像。

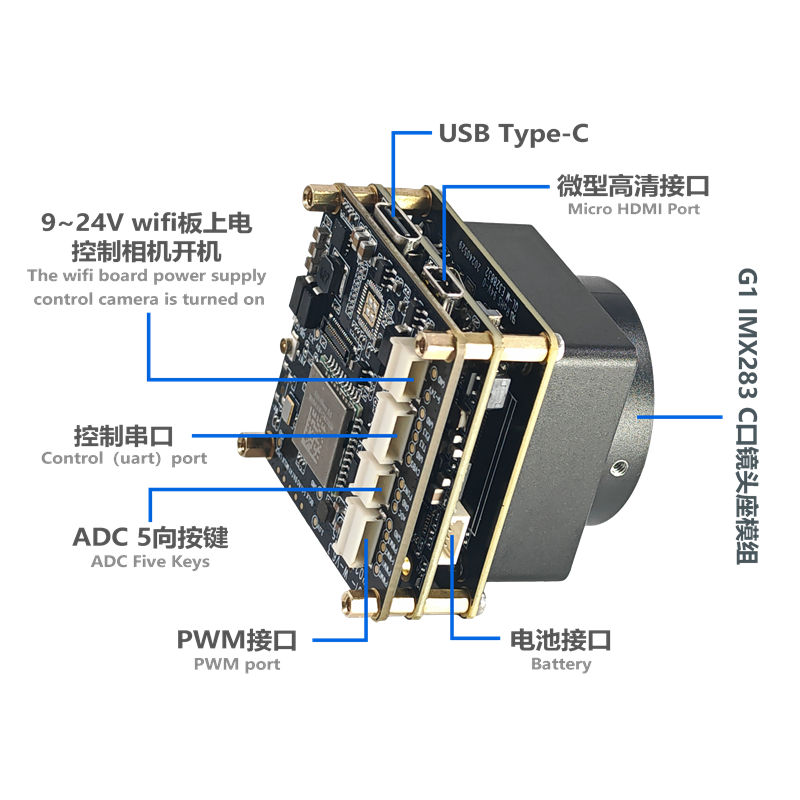

PWM接口：

通过以上的接口引出了PWM 功能接口，可以通过此接口控制相机模式切换、拍照、录像等功能。

ADC五向按键：

支持一路 ADC 五向按键接口，可接上、下、左、右、确认五个按键，支持外接按键，控制相机开机和关机。

控制串口：

可支持RX3、TX3，可通过此Uart串口对相机进行设置及控制等操作。预留了一路模拟视频CVBS（TV-OUT）信号输出，如需CVBS功能可定制。

DC直流供电接口：

可使用 9~24V 供电控制相机自动开机。支持三路供电同时使用，即 WiFi 板直流供电、主板电池供电、Type-C USB 供电，也可以单路供电使用。
