电子显微镜摄像头模组 C口工业摄像机【DIY摄像机-G1M基础版】

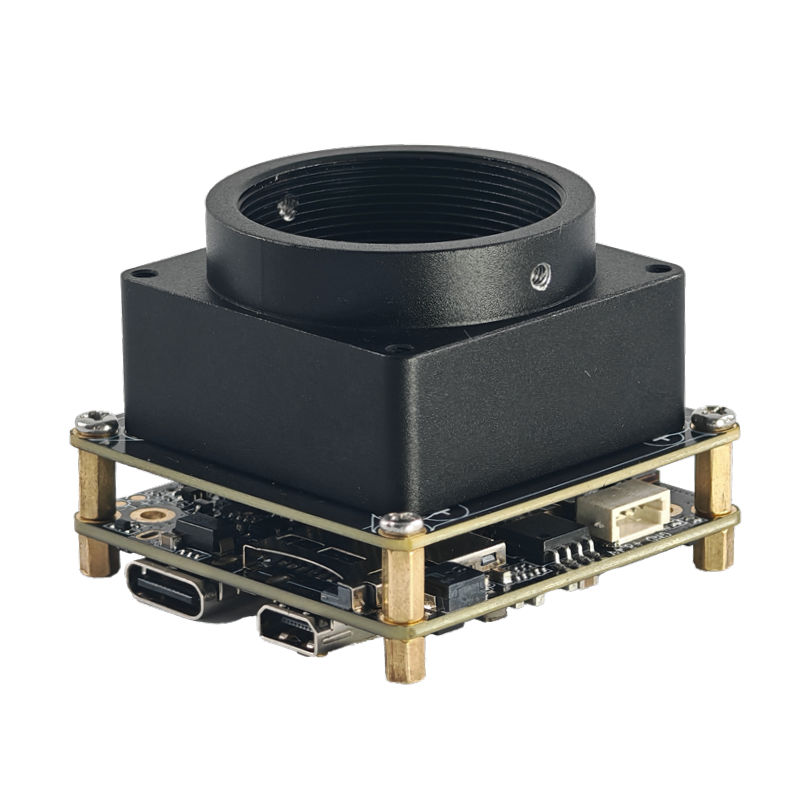

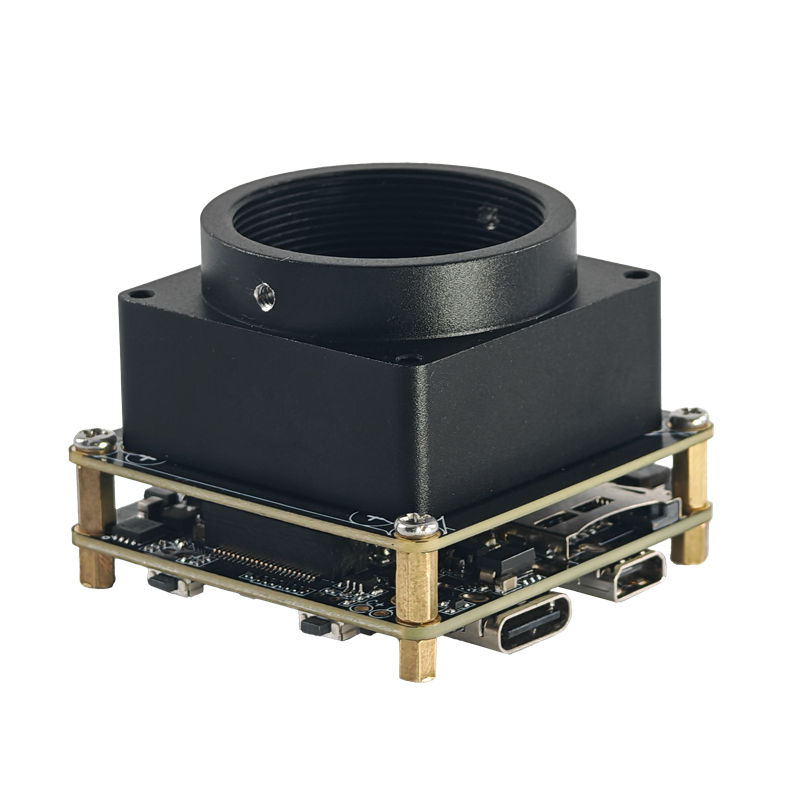

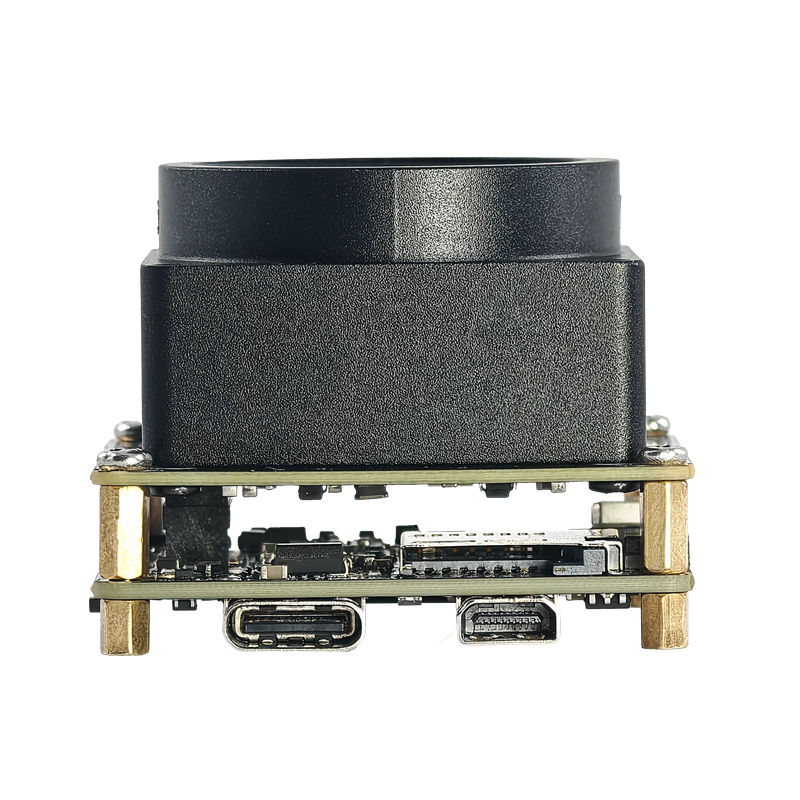

DIY摄像机-G1M基础版（G1摄像头主板+IMX283 C口摄像头模组）
一、产品概述
DIY摄像机-G1M基础版，搭配了 iCatch Vi37M摄像头主板、IMX283 C口摄像头模组，使用板对板插座连接。
这套DIY摄像机搭载 iCatch Vi37M芯片，最高支持4K@60FPS（插值）、4K@30FPS、2.7K@60FPS、1080P@120FPS的H.264编码的视频。摄像头模组采用索尼IMX283 一英寸CMOS Sensor，有效像素为2000万。搭配了一个C口镜头座，可接C口工业级镜头。
板载支持Type-C接口、HDMI高清接口、TF卡卡槽（最高支持512G TF存储卡）、电池接口、2个控制按键、数字硅麦、蜂鸣器，可拓展网口、wifi、显示屏、串口、DC直流供电、ADC五向按键、PWM等接口。PCB板尺寸为38*38mm，整套摄像头模块高度为31mm，重量为33g。
DIY摄像机-G1M基础版（G1摄像头主板+IMX283 C口摄像头模组），适用于电子显微镜、工业相机、工业检测摄像机、机器人视觉摄像头、USB摄像头、HDMI摄像头、图像采集设备等视频摄像产品。
二、规格参数
| 项目 | 参数说明 | 项目 | 参数说明 |
| 主控芯片(DSP) | iCatch Vi37M | 镜头接口 | C口（C-mount） |
| 图像传感器 | SONY IMX283（20M） | 传感器类型 | CMOS |
| Sensor接口 | MIPI | 电池电压 | 7.4~7.7V高压锂电池 |
| 有效像素点 | 2000万 | 像面大小 | 1"（一英寸） |
| 存储类型 | 外置TF卡,支持8G~512G class 10及以上卡,推荐使用U3 | Type-C接口 | Type-C USB 5V；连电脑U盘模式；连电脑PCCAM（摄像头）模式 |
| 像素点大小 | 2.4*2.4um | EIS防抖 | 不支持，可定制 |
| 工作温度 | -10-+60°C | 储存温度 | -20-+80°C |
湿度Humidity | 20%-80% | PCB尺寸 | 38*38mm |
| 扩展接口 | 网口、Wifi、显示屏、Uart*3串口、DC直流供电、ADC五向按键、PWM等 | ||
| 视频分辨率 | 4K@48/50/60fps（插值） 4K@24/25/30fps 2.7K@24/25/30/48/50/60fps 1440P@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60/120fps 720P@24/25/30/48/50/60/120/240fps | ||
| 拍照分辨率 | 20M（5200x3900） 13M（4160x3120） 12M（4000x3000） 10M（3648x2736） 8M（3264x2448） 5M（2592x1944） 3M（2048x1536） 2M（1920x1080） | ||

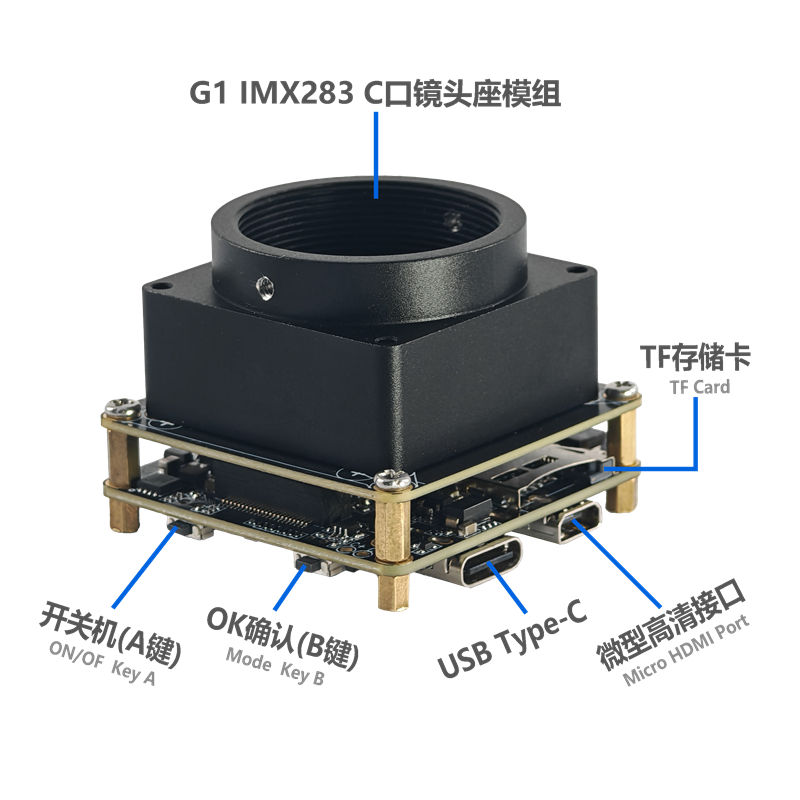

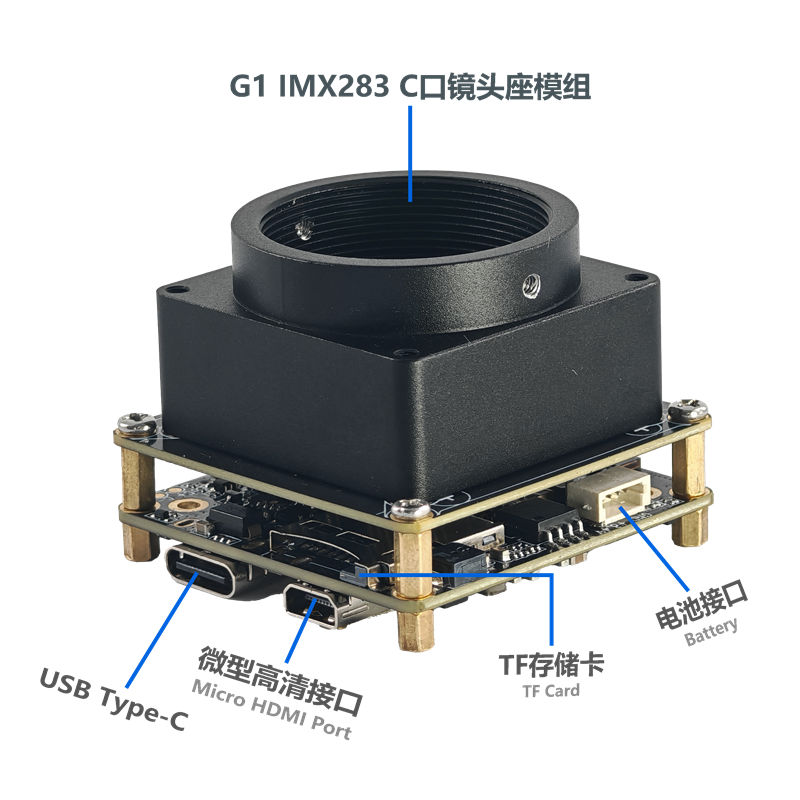

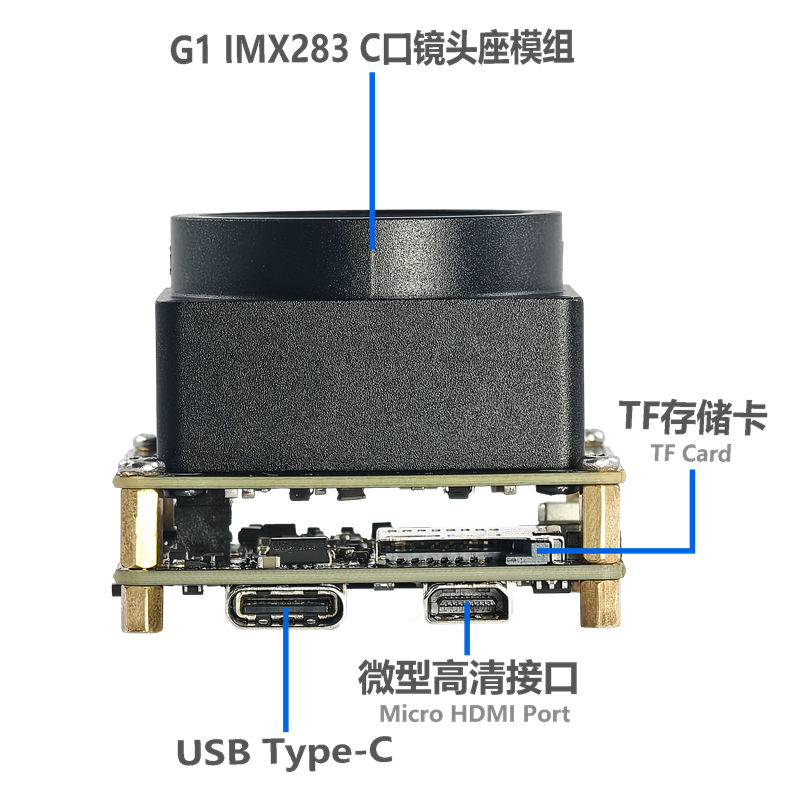

三、硬件接口功能说明
IMX283 C口摄像头模组：
可支持拍摄 2000万像素高清照片，录制4K@30FPS 的视频。搭配了一个C口镜头座，可接C口工业级镜头。
USB Type-C接口：
此接口支持USB标准的5V电源输入，为摄像头模块供电，也可给电池充电。USB接口连接电脑可直接读取TF卡内文件，当作U盘使用，还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1（串口功能可搭配专用G1-USB串口转接板使用）。
Micro HDMI 高清接口：
采用Micro HDMI接口输出，最高可支持4K@30FPS的视频信号输出。
电池接口：
使用电池供电，电池电压为6.8V(低电关机）~8.4V之间，推荐使用7.4~7.7V高压高密度锂电池。
两个按键：
分别是电源键（A键）、确认键（B键），电源键控制开关机、切换模式，确认键控制拍照录像。
