工业检测摄像机 FPC网络摄像头【DIY摄像机-G1I网口版】

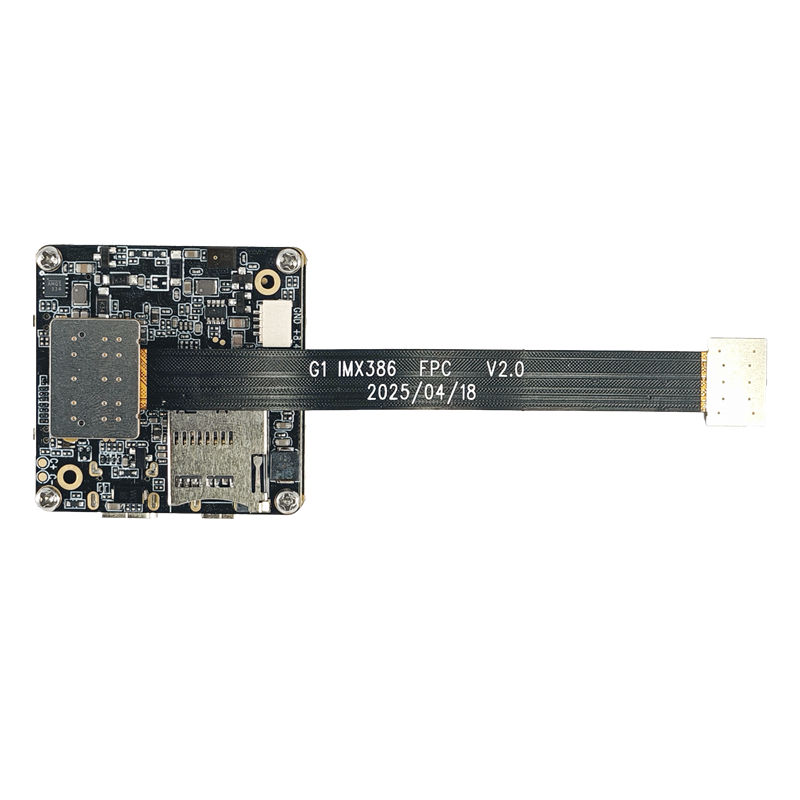

DIY摄像机-G1I网口版（G1摄像头主板+IMX386摄像头模组+网口板）
一、产品概述
DIY摄像机-G1I网口版，搭配了 iCatch Vi37M摄像头主板、IMX386 FPC摄像头模组、网口板，使用板对板插座连接。
这套DIY摄像机搭载 iCatch Vi37M芯片，最高支持4K@60FPS（插值）、4K@30FPS、2.7K@60FPS、1080P@120FPS的H.264编码的视频。摄像头模组采用SONY IMX386高品质CMOS Sensor，有效像素为1200万，搭配了一个78.1度镜头。FPC排线可弯曲，方便安装。搭载IP101GR网口芯片，支持连接网线。
板载支持Type-C接口、HDMI高清接口、TF卡卡槽（最高支持512G TF存储卡）、电池接口、2个控制按键、数字硅麦、蜂鸣器、网口、串口（Uart3）、PWM、ADC五向按键、DC直流供电接口、MIPI输出接口（预留接口）等。PCB板尺寸为38*38mm，FPC排线长10cm，整套摄像头模块高度为16mm，重量20g。
DIY摄像机-G1I网口版（G1摄像头主板+IMX386 FPC摄像头模组+网口板），适用于无人机摄像头、无人车摄像头、机器人视觉摄像头、工业检测摄像机、IP网络摄像头、图像采集设备等视频摄像产品。
二、规格参数
| 项目 | 参数说明 | 项目 | 参数说明 |
| 主控芯片(DSP) | iCatch Vi37M | 镜头型号 | HX751-B 78.1°镜头 |
| 图像传感器 | SONY IMX386（12M） | 传感器类型 | CMOS |
| Sensor接口 | MIPI | 电池电压 | 7.4~7.7V高压锂电池 |
| 有效像素点 | 1200万 | 像面大小 | 1/2.86' |
| 存储类型 | 外置TF卡,支持8G~512G class 10及以上卡,推荐使用U3 | Type-C接口 | Type-C USB 5V；连电脑U盘模式；连电脑PCCAM（摄像头）模式 |
| 像素点大小 | 1.25um | EIS防抖 | 不支持，可定制 |
| 工作温度 | -10-+55°C | 储存温度 | -20-+60°C |
湿度Humidity | 20%-80% | PCB尺寸 | 38*38MM |
| 网口芯片 | IP101GR | 传输速率 | 100M |
| LED指示灯 | 网络工作状态红色指示灯 | PWM | PWM0，PWM1/Uart3_GND |
| 视频分辨率 | 4K@48/50/60fps（插值） 4K@24/25/30/fps 2.7K@24/25/30/48/50/60fps 1440P@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60/120fps 720P@24/25/30/48/50/60/120/240fps | ||
| 拍照分辨率 | 20M（5200x3900）(插值) 13M（4160x3120）(插值) 12M（4000x3000） 10M（3648x2736） 8M（3264x2448） 5M（2592x1944） 3M（2048x1536） 2M（1920x1080） | ||
| 焦距Focal Length | 3.81mm | 镜头TTL Total Length | 4mm |
光圈(F/NO.) | 2.2±5% | 材质Construction | 5P |
对角FOV(D) | 78.1° | 水平FOV(H) | 66.1° |
垂直FOV(V) | 52° | ChiefRay Angle | <33.5° |
畸变TV Distortion | <0.5% | 相对亮度Relative Illumination | >33.8% |
三、硬件接口功能说明

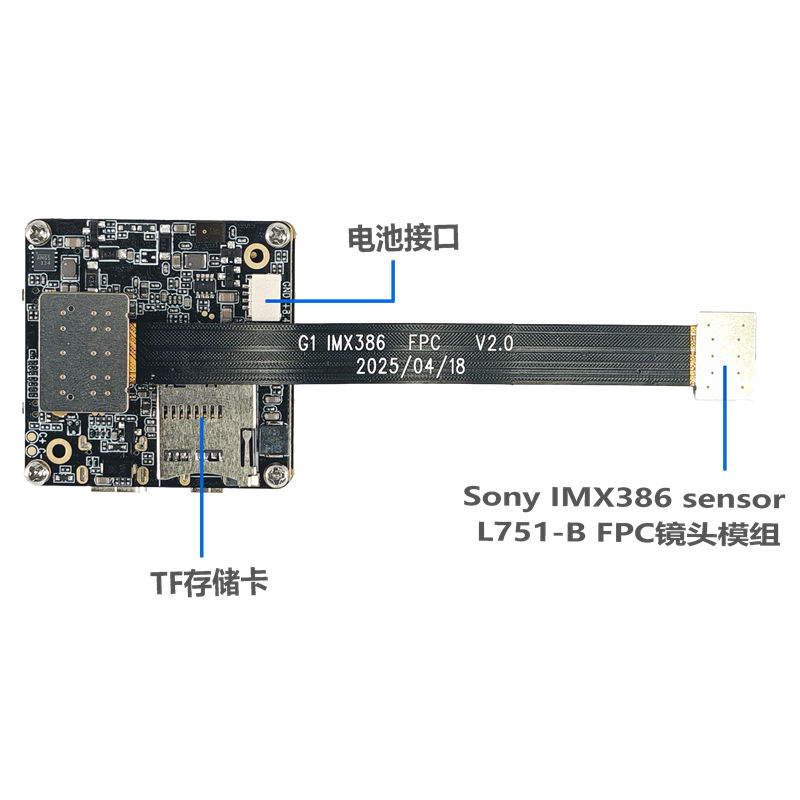

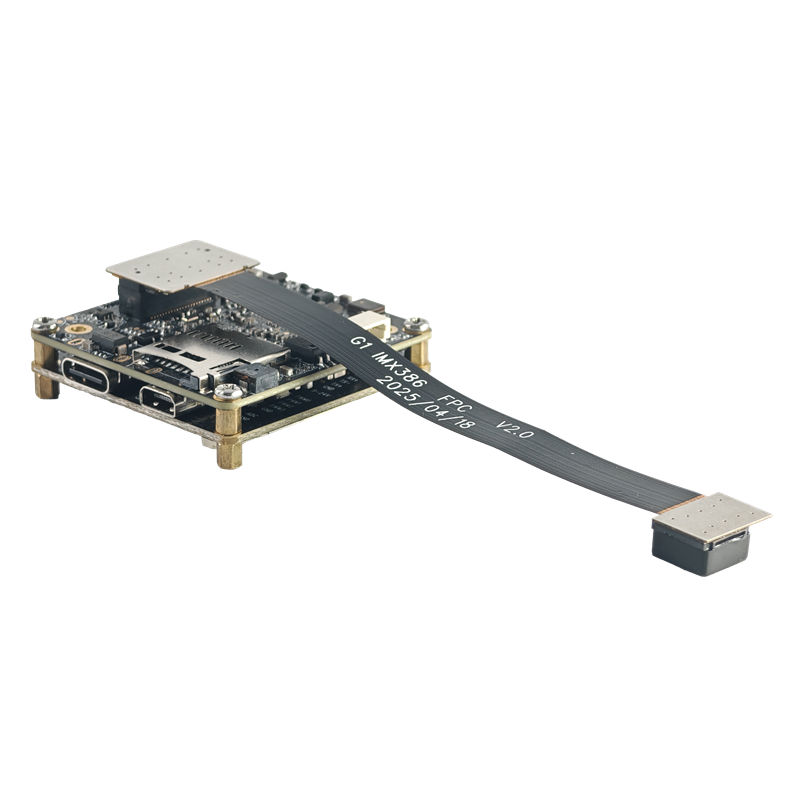

IMX386 FPC摄像头模组：
可支持拍摄 12M 像素高清照片，录制 4K@30FPS 的视频。

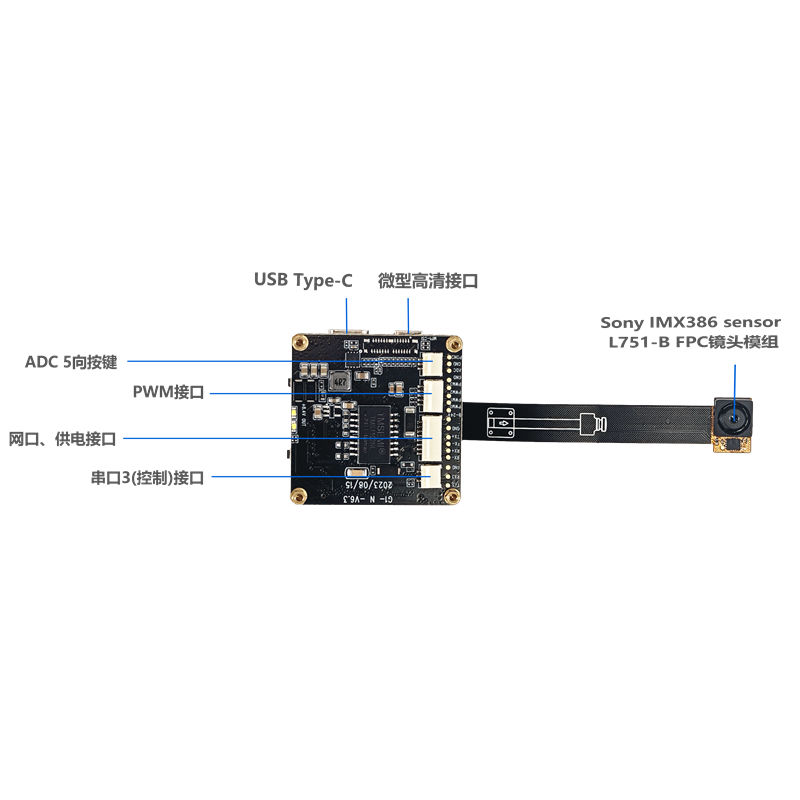

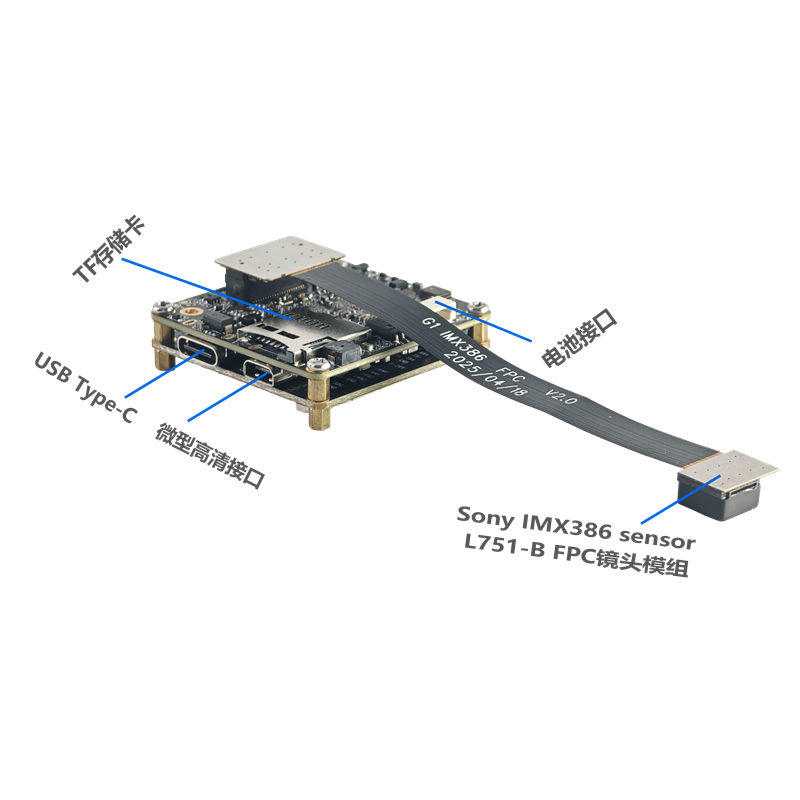

USB Type-C接口：
此接口支持USB标准的5V电源输入，为摄像头模块供电，也可给电池充电。USB接口连接电脑可直接读取TF卡内文件，当作U盘使用，还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1（串口功能可搭配专用G1-USB串口转接板使用）。
Micro HDMI 高清接口：
Micro HDMI 接口，最高可支持 4K@30FPS 的视频信号输出。
电池接口：
使用电池供电，电池电压为6.8V(低电关机）~8.4V之间，推荐使用7.4~7.7V高压高密度锂电池。
两个按键：
分别是电源键（A键）、确认键（B键），电源键控制开关机、切换模式，确认键控制拍照录像。
串口（Uart3）接口：
可通过此串口（Uart3）输入命令，对相机进行设置及控制等操作。

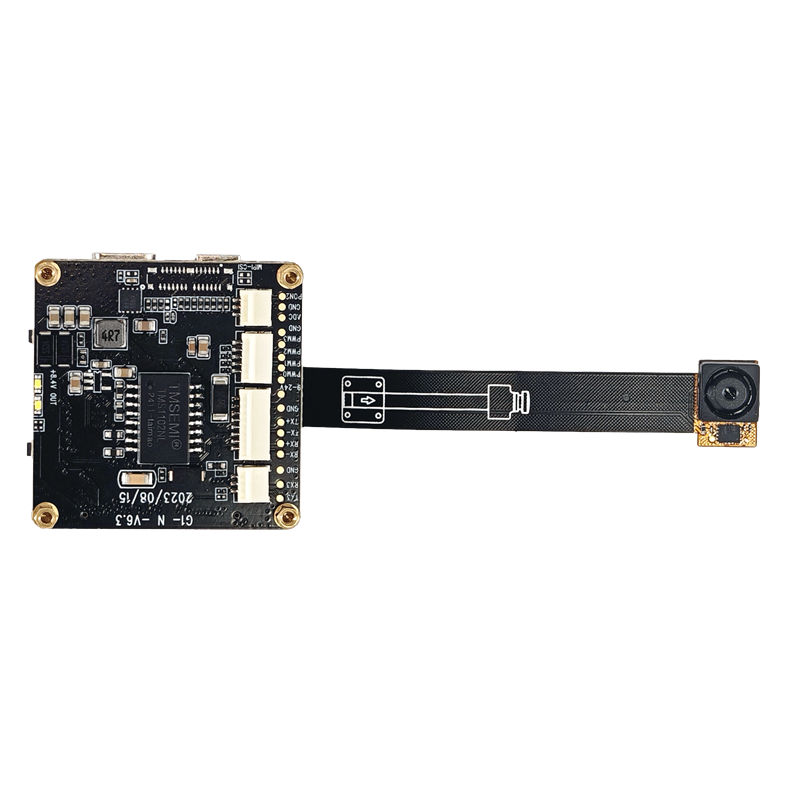

网口接口：
根据接口PIN定义连接网线，网线可连接电脑、路由器、图传板，进行rtsp拉流。
供电接口：
供电接口支持使用直流电源 9V~24V 之间供电，或是锂电池类型 8V~16.8V 供电，使相机自动开机。
PWM接口：
通过以上的接口引出了 PWM 功能接口，可以通过此接口控制相机模式切换、拍照、录像等功能。
ADC五向按键接口：
支持一路 ADC 按键接口，可接上、下、左、右、确认五个按键，支持外接按键，控制相机开机和关机。
