G5-IMX586 L0272 摄像头模组
一、产品概述
G5-IMX586 L0272 摄像头模组采用 SONY IMX586 高品质 CMOS Sensor,其对角线为 8mm(1/2英寸),像素点达到了 0.8*0.8μm,彩色方形像素陈列,有效像素为 4800 万。配合 G5 摄像头主板,使用板对板插座连接,可支持拍摄 48M 像素高清照片,最高可支持4K@30FPS 视频拍摄,具有色彩还原真实,图像质量优秀的特点。板框尺寸为 32*32mm,模组高度为27mm,重量为10g。
二、规格参数
项目 | 参数说明 | 项目 | 参数说明 |
产品名称 | G5-IMX586 L0272 摄像头模组 | 规格型号 | G1-IMX586 L0272 |
硬件版本 | G1-IMX586-V1.0 | 镜头型号 | HX0272 |
图像传感器 | SONY IMX586(48M) | 传感器类型 | CMOS |
有效像素点 | 4800万 | 像面大小 | 1/2英寸 |
像素点大小 | 0.8*0.8um | EIS防抖 | 不支持,可定制 |
工作温度 | -10-+60°C | 储存温度 | -20-+80°C |
湿度Humidity | 20%-80% | PCB尺寸 | 32*32mm |
模组尺寸 | 32*32*27mm | PCB螺丝孔 | 间距28*28mm,直径2mm |
视频分辨率 (搭配G1摄像头主板) | 4K@24/25/30/fps 2.7K@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60/120fps 720P@24/25/30/48/50/60/120/240fps | ||
拍照分辨率 (搭配G1摄像头主板) | 48M(8000x6000) 14M(4592x3056) 12M(4000x3000) 10M(3648x2736) 8M(3264x2448) 5M(2592x1944) 3M(2048x1536) 2M(1920x1080) | ||
焦距Focal Length | 2.7mm | 镜头TTL Total Length | 17.94mm |
光圈(F/NO.) | 2 | 材质Construction | 3GM4G |
对角FOV(D) | 160° | 水平FOV(H) | 134° |
垂直FOV(V) | 96° | 相对亮度Relative Illumination | >40% |
三、硬件接口功能说明
G1-IMX586 L0272 摄像头模组配合 G5 摄像头主板使用,可支持拍摄 4800万像素高清照片,可达4K@30FPS 的视频拍摄。
两组补光灯接口支持扩展红外灯,白光灯的灯板,给设备补光。IR-Cut 滤光片切换器接口,携带滤光片的镜头使用。
配件清单:
双通六角型铜柱M2*6(3PCS)
十字圆头螺丝M2*3(5PCS)
组装示意图:

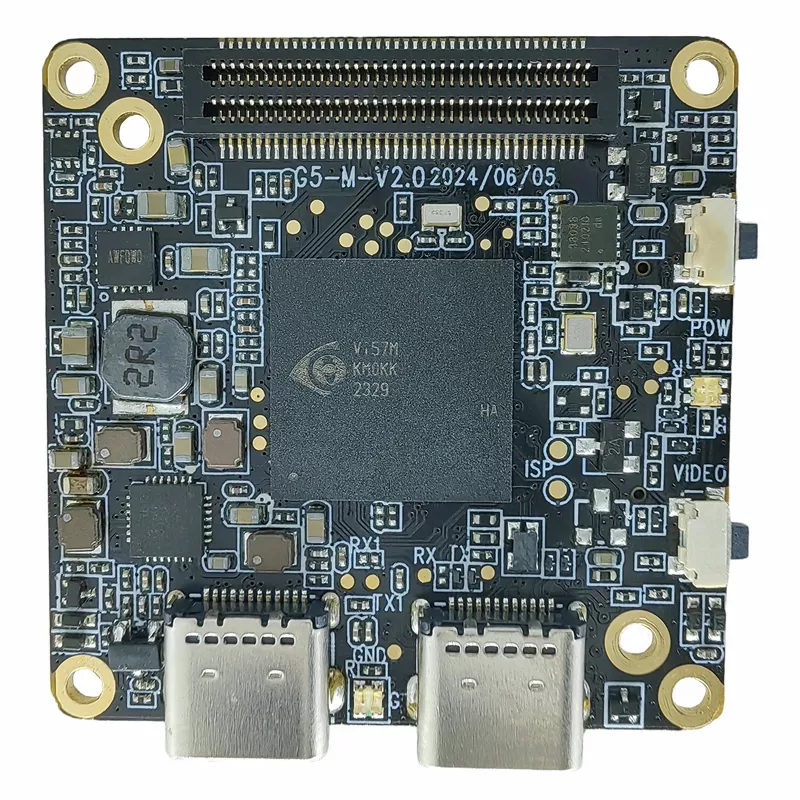

▲(G5-M-V2.0 摄像头主板 + G5-IMX586 L0272 摄像头模组)
规格书下载:G1-IMX586 L0272 摄像头模组规格书.pdf
