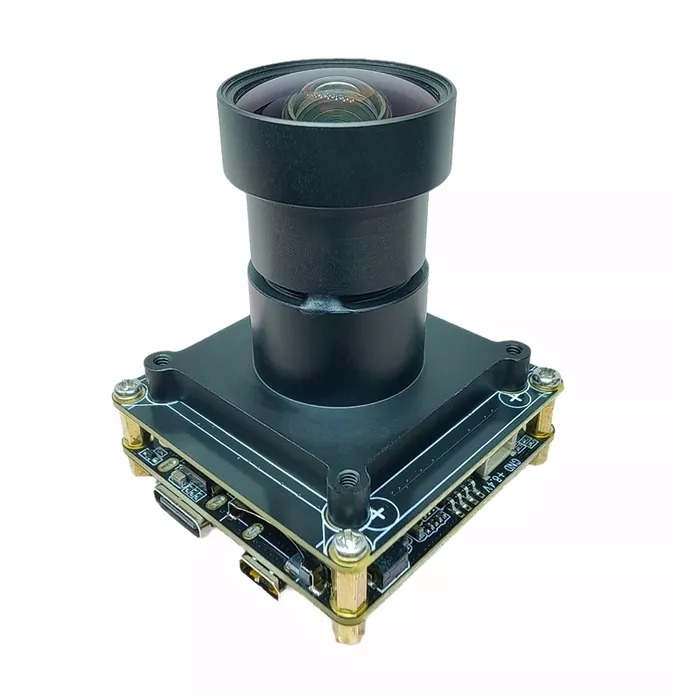

小型摄像头模组 4K摄像头模块(摄像头主板+OS12D40小摄像头模组)组合

二维码
SOC/DSP主控 iCatch Vi37M
图像传感器Sensor OV OS12D40
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1100万
储存卡 4GB-512GB(Class10/U1/U2/U3)
镜头参数 HX143_004 143°广角镜头
USB功能 USB读卡数据、USB摄像头、USB复用Uart串口
WiFi功能 可选配
HDMI输出 支持
显示屏 可选配
PCB板尺寸 38*38mm
音频 支持录音功能
微信扫一扫咨询
产品详情

DIY摄像机(摄像头主板+OS12D40小摄像头模组组合


一、产品概述


该DIY摄像机组合方案搭配了 iCatch Vi37M摄像头主板OS12D40小摄像头模组,使用同轴线和同轴座转接板连接。

这套DIY摄像机搭载 iCatch Vi37M‍芯片,最高支持4K@60FPS(插值)、4K@30FPS、2.7K@60FPS、1080P@120FPSH.264编码的视频。摄像头模组采用OV OS12D40 高品质CMOS Sensor有效像素为1100万,搭配了一个143°的广角小镜头

载支持Type-C接口、HDMI高清接口、TF卡卡槽(最高支持512G TF存储卡)、电池接口、2个控制按键、数字硅麦、蜂鸣器,可拓展网口、wifi、显示屏、串口、DC直流供电、ADC五向按键、PWM等接口。PCB板尺寸为38*38mm,主板加上同轴座转接板的高度为12mm

DIY摄像机(摄像头主板+OS12D40小摄像头模组)组合方案,广泛适用于USB摄像头、HDMI摄像头、航拍摄像机动相机工业摄像机、拍照相机、穿戴摄像头、工作记录仪等视频摄像产品。


小型摄像头模组          小型摄像头模组


二、规格参数


项目参数说明项目参数说明
主控芯片(DSP)iCatch Vi37M镜头型号HX143_004 143°广角镜头
图像传感器OV OS12D40(11M)传感器类型CMOS
Sensor接口MIPI电池电压7.7V高压锂电池
有效像素点1100像面大小1/2.49"
存储类型外置TF卡,支持8G~512G class 10以上卡,推荐使用U3Type-C接口Type-C USB 5V连电脑U盘模式;连电脑PCCAM(摄像头)模式
像素点大小1.404umEIS防抖暂不支持
工作温度-10-+60°C储存温度-20-+80°C
湿度Humidity
20%-80%PCB尺寸38*38mm
扩展接口网口、Wifi、显示屏、Uart*3串口、DC直流供电、ADC五向按键、PWM
视频分辨率
4K@24/25/30fps,4K@48/50/60fps(插值)

2.7K@24/25/30/48/50/60fps

1080P@24/25/30/48/50/60/120fps
720P@24/25/30/48/50/60/120/240fps
拍照分辨率
20M(5200x3900)(插值)

13M(4160x3120)(插值)

11M(4512x2512

8M(3840x2160)

8M(3264x2448)

5M(2592x1944)

3M(2048x1536)

2M(1920x1080)

焦距Focal Length2.95mm镜头TTL Total Length15.89mm
光圈(F/NO.)
2.4材质Construction4G3P+IR
对角FOV(D)
143°
水平FOV(H)
125°
垂直FOV(V)69°ChiefRay Angle<19.8°
畸变TV Distortion<-32.5%
相对亮度Relative Illumination>65%




三、硬件接口功能说明


小型摄像头模组


OS12D40 L143_004小摄像头模组:

可支持拍摄 1100万像素高清照片,录制4K@30FPS 的视频。


USB Type-C接口

此接口支持USB标准的5V电源输入,为摄像头模块供电,也可给电池充电。USB接口连接电脑可直接读取TF卡内文件,当作U使用,还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1(串口功能可搭配专用G1-USB串口转接板使用


Micro HDMI 高清接口:

采用Micro HDMI接口输出,最高可支持4K@30FPS的视频信号输出。


小型摄像头模组


电池接口

使用电池供电,电池电压为6.6V(低电关机)~8.8V之间,推荐使用7.4~7.7V高压高密度锂电池。特别注意:最高可支持12V接入,接入非7.7V型电池电源时,不可使用USB接口充电)


两个按键:

分别是电源键(A键)、确认键(B键),电源键控制开关机、切换模式,确认键控制拍照录像。
