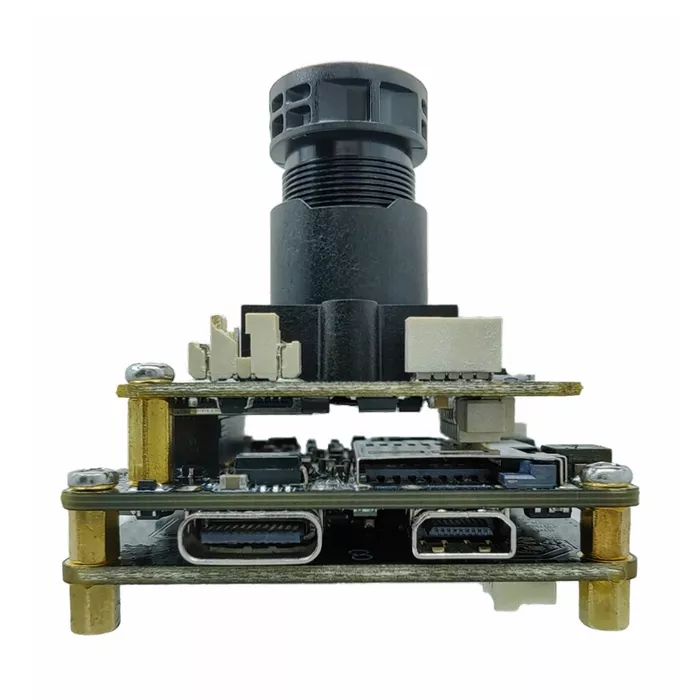

无线摄像头模组 Wifi摄像头模块(摄像头主板+IMX335摄像头模组+wifi板)组合

二维码
SOC/DSP主控 iCatch Vi37M
图像传感器Sensor IMX335 1/2.8(5M)
录像分辨率 2.7K@30FPS 1080P@30FPS/60FPS 720P@60FPS/120FPS
拍照分辨率 500万
储存卡 4GB-512GB(Class10/U1/U2/U3)
镜头参数 HX60101 7mm焦距镜头
USB功能 USB读卡数据、USB摄像头、USB复用Uart串口
WiFi功能 支持2.4G OR 5G
HDMI输出 支持
显示屏 可选配
PCB板尺寸 38*38mm
音频 支持录音功能
微信扫一扫咨询
产品详情

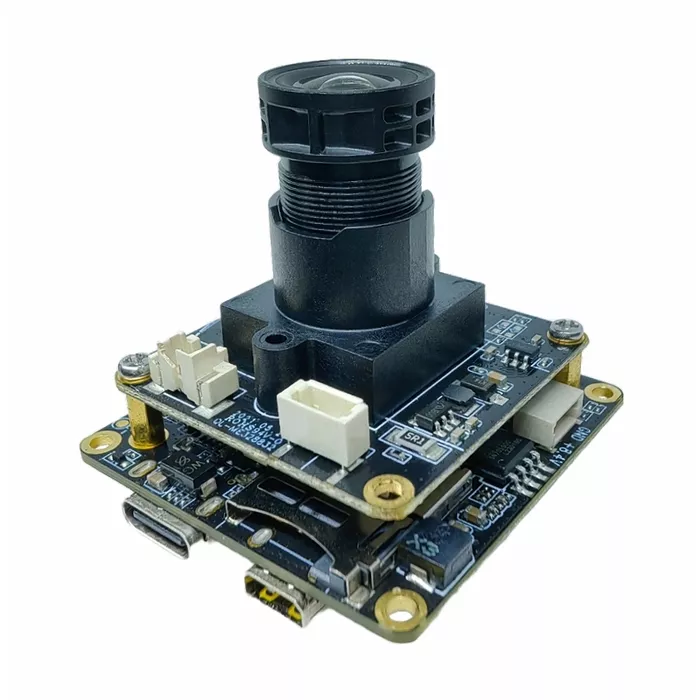

DIY摄像机(摄像头主板+IMX335摄像头模组+Wifi板)组合


一、产品概述


该DIY摄像机组合方案搭配了 iCatch Vi37M摄像头主板IMX335摄像头模组‍、Wifi板,使用板对板插座连接。

这套DIY摄像机搭载 iCatch Vi37M‍芯片,最高支持4K@30/60FPS(插值)、2.7K@30FPS、1080P@60FPS、720P@120FPSH.264编码的视频。摄像头模组采用SONY IMX335高品质CMOS Sensor有效像素为500万,搭配了一个7mm长焦镜头。搭载 AW CM256SM 单通双频WiFi模块,支持使用单频2.4G或5G无线wifi功能。

载支持Type-C接口、HDMI高清接口、TF卡卡槽(最高支持512G TF存储卡)、电池接口、2个控制按键、数字硅麦、蜂鸣器WiFi天线、显示屏/触控屏、CVBS(预留接口)、串口(Uart3)、PWM、ADC五向按键、DC直流供电接口等。PCB板尺寸为38*38mm,整套摄像头模块高度为42mm

DIY摄像机(摄像头主板+IMX335摄像头模组+Wifi板)组合方案,广泛适用于运动相机、无线wifi摄像头、USB摄像头、HDMI摄像头、航拍摄像机工业摄像机、拍照相机、穿戴摄像头、工作记录仪等视频摄像产品。


无线摄像头模组          无线摄像头模组


二、规格参数


项目参数说明项目参数说明
主控芯片(DSP)iCatch Vi37M镜头型号HX60101 7mm焦距镜头
图像传感器SONY IMX335(5M)传感器类型CMOS
Sensor接口MIPI电池电压7.7V高压锂电池
有效像素点500像面大小1/2.8"(5.62mm)
存储类型外置TF卡,支持8G~512G class 10以上卡,推荐使用U3Type-C接口Type-C USB 5V连电脑U盘模式;连电脑PCCAM(摄像头)模式
像素点大小2.0umEIS防抖不支持,可定制
工作温度-10-+60°C储存温度-20-+80°C
湿度Humidity
20%-80%PCB尺寸38*38mm
Wifi模块AW CM256SM
频段范围
RF Specification
2.4G OR 5G
无线网络标准
WLAN Standard
IEEE 802.11b/g/n/ac, WiFi compliant
2.4G 频率范围
Frequency Range
2.400 GHz ~ 2.497 GHz (2.4 GHz ISM Band)
5G 频率范围
Frequency Range
4.900 GHz ~ 5.845 GHz (5.0 GHz ISM Band)
2.4G信道
Number of Channels
2.4GHz:Ch1 ~ Ch14
2.4G传输速率2-3M Byte5G 传输速率6-8M Byte
2.4G传输距离50米(720P&1M空旷无干扰)5G传输距离30米(720P&1M空旷无干扰)
CVBS(预留接口)720*576PWM3Pin PWM,1PIN APWMP
视频分辨率
4K@30/60fps(插值)

2.7K@30fps

1080P@30/60fps
720P@60/120fps
拍照分辨率
20M(5200x3900)(插值)

13M(4160x3120)(插值)

12M(4000x3000)(插值)

10M(3648x2736)(插值)

8M(3264x2448)(插值)

5M(2592x1944)

3M(2048x1536)

2M(1920x1080)

焦距Focal Length7mm镜头TTL Total Length
22.27mm
光圈(F/NO.)
1.65材质Construction6E
对角FOV(D)
52.2°
水平FOV(H)
48.5°
垂直FOV(V)
26.2°ChiefRay Angle10.7°
畸变TV Distortion
-3.6%相对亮度Relative Illumination57.1%




三、硬件接口功能说明


无线摄像头模组


IMX335 L60101摄像头模组:

搭配7mm焦距镜头,可支持拍摄500万像素高清照片,录制 2.7K@30FPS 的视频。


USB Type-C接口

此接口支持USB标准的5V电源输入,为摄像头模块供电,也可给电池充电。USB接口连接电脑可直接读取TF卡内文件,当作U使用,还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1(串口功能可搭配专用G1-USB串口转接板使用


Micro HDMI 高清接口:

采用Micro HDMI接口输出,最高可支持2K 30FPS的视频信号输出。


无线摄像头模组


电池接口

使用电池供电,电池电压为6.6V(低电关机)~8.8V之间,推荐使用7.4~7.7V高压高密度锂电池。特别注意:最高可支持12V接入,接入非7.7V型电池电源时,不可使用USB接口充电)


补光灯接口:

两组补光灯接口支持扩展白光灯、红外灯的灯板,给设备补光。


两个按键:

分别是电源键(A键)、确认键(B键),电源键控制开关机、切换模式,确认键控制拍照录像。


无线摄像头模组


PWM接口:

通过以上的接口引出了PWM 功能接口,可以通过此接口控制相机模式切换、拍照、录像等功能。


ADC五向按键:

支持一路 ADC 五向按键接口,可接上、下、左、右、确认五个按键,支持外接按键,控制相机开机和关机。


控制串口:

可支持RX3、TX3,可通过此Uart串口对相机进行设置及控制等操作。预留了一路模拟视频CVBS(TV-OUT)信号输出,如需CVBS功能可定制。


DC直流供电接口:

可使用 9~24V 供电控制相机自动开机。支持三路供电同时使用,即WiFi板直流供电、主板电池供电、Type-C USB 供电,也可以单路供电使用。
